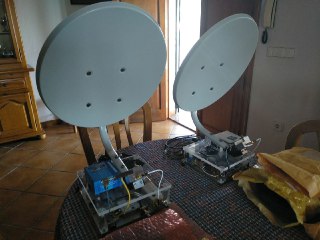

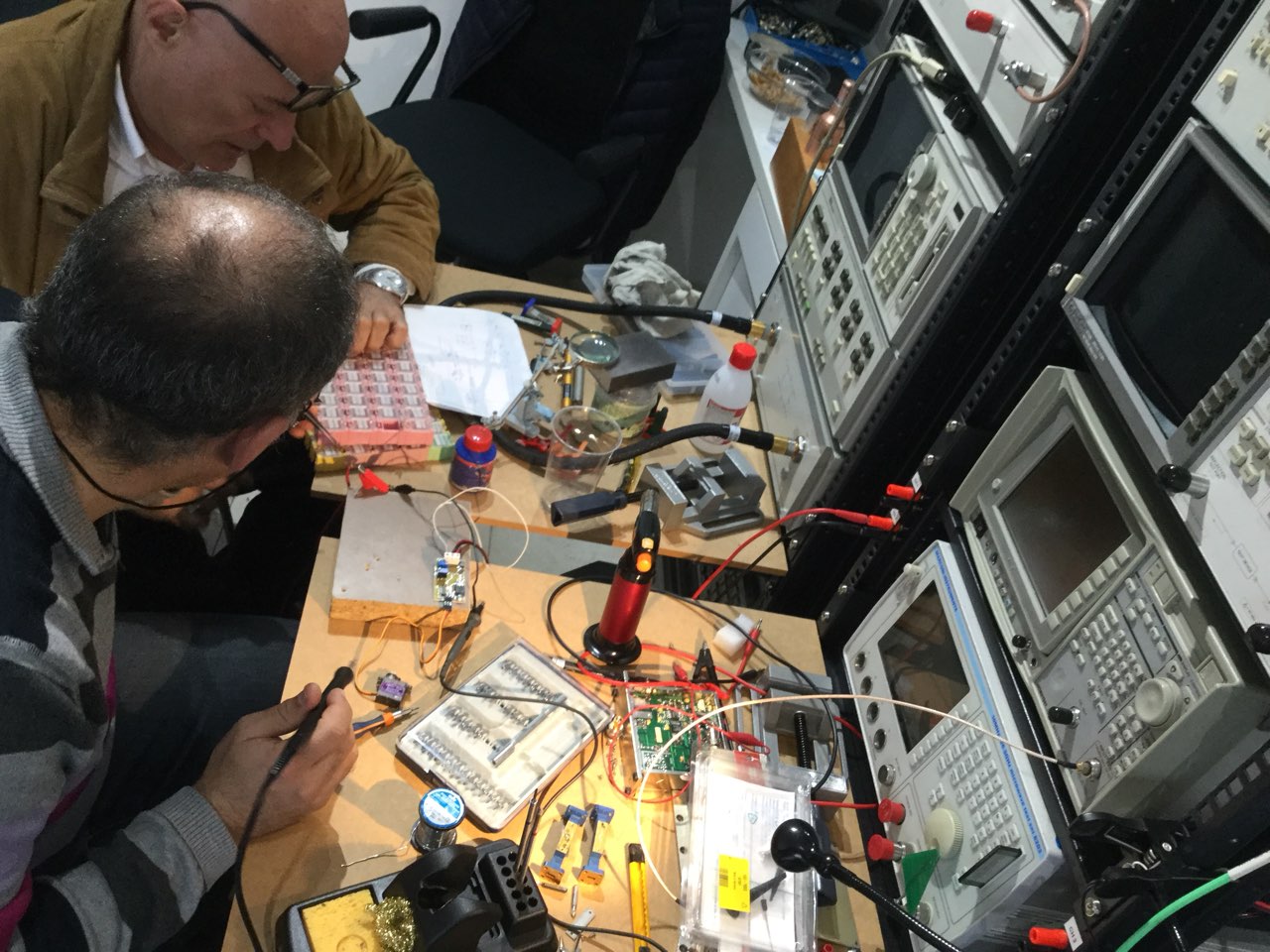

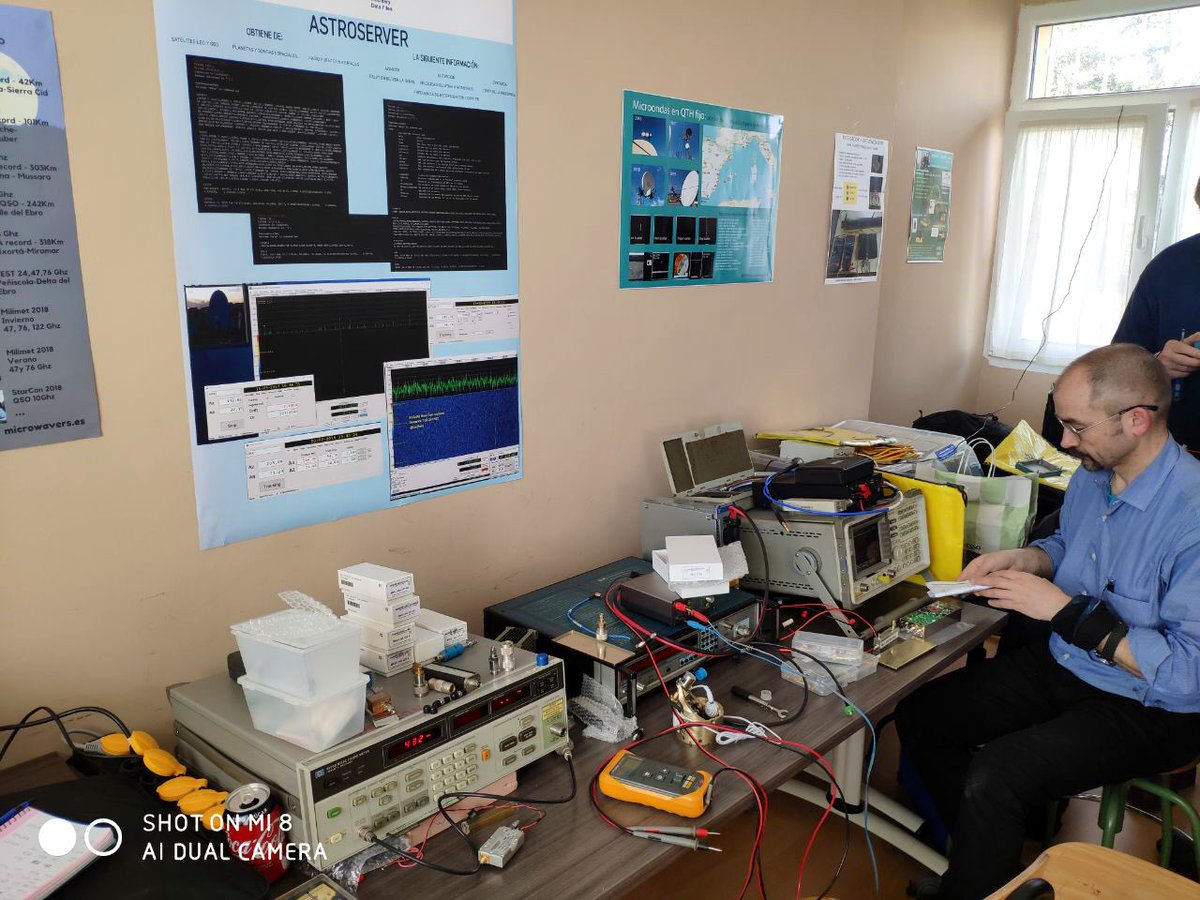

El 21 y 22 de abril del 2018 se ha celebrado en Murcia la STARcon2018 un evento para poner en contacto y unir a aficionados a la Radio con intereses en el campo de la ciencia. Entre las diversas actividades se reailzó una demostración de microondas en la que se realizo un QSO en 10GHz con EA5DOM en Benidorm a una distancia de 110km. En nuestro lado se monto una estación portable en la azotea del Centro de Empresas e Innovación de Murcia.

A pesar de no tener visibilidad las señales fueron muy fuertes aunque en algunos instantes con fading. En el lado de Murcia hubo que poner unos tres grados de elevación para conseguir el efecto de refracción sobre la sierra de Orihuela.

También mencionar que se escuchó sin problemas la baliza ED5YAF y en algunos instantes pero muy debil la ED5YAE.

Aprovecho para agradecer a la organización de la STARcon2018 un magnifico fin de semana de radio entre colegas.



DbYMrebXcAAyCMQ



path10GHz scon2018



Hemos empezado el año batiendo records !

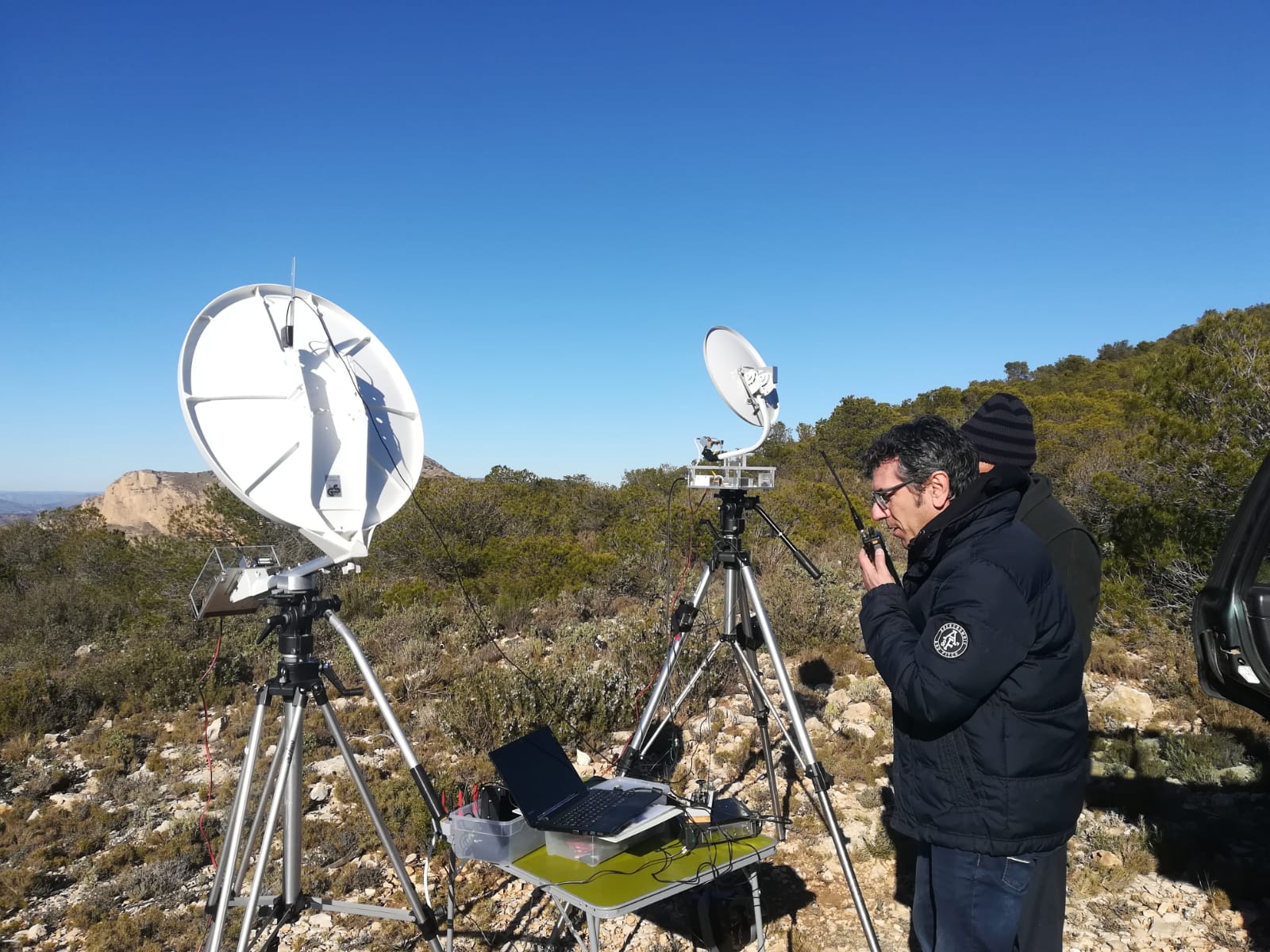

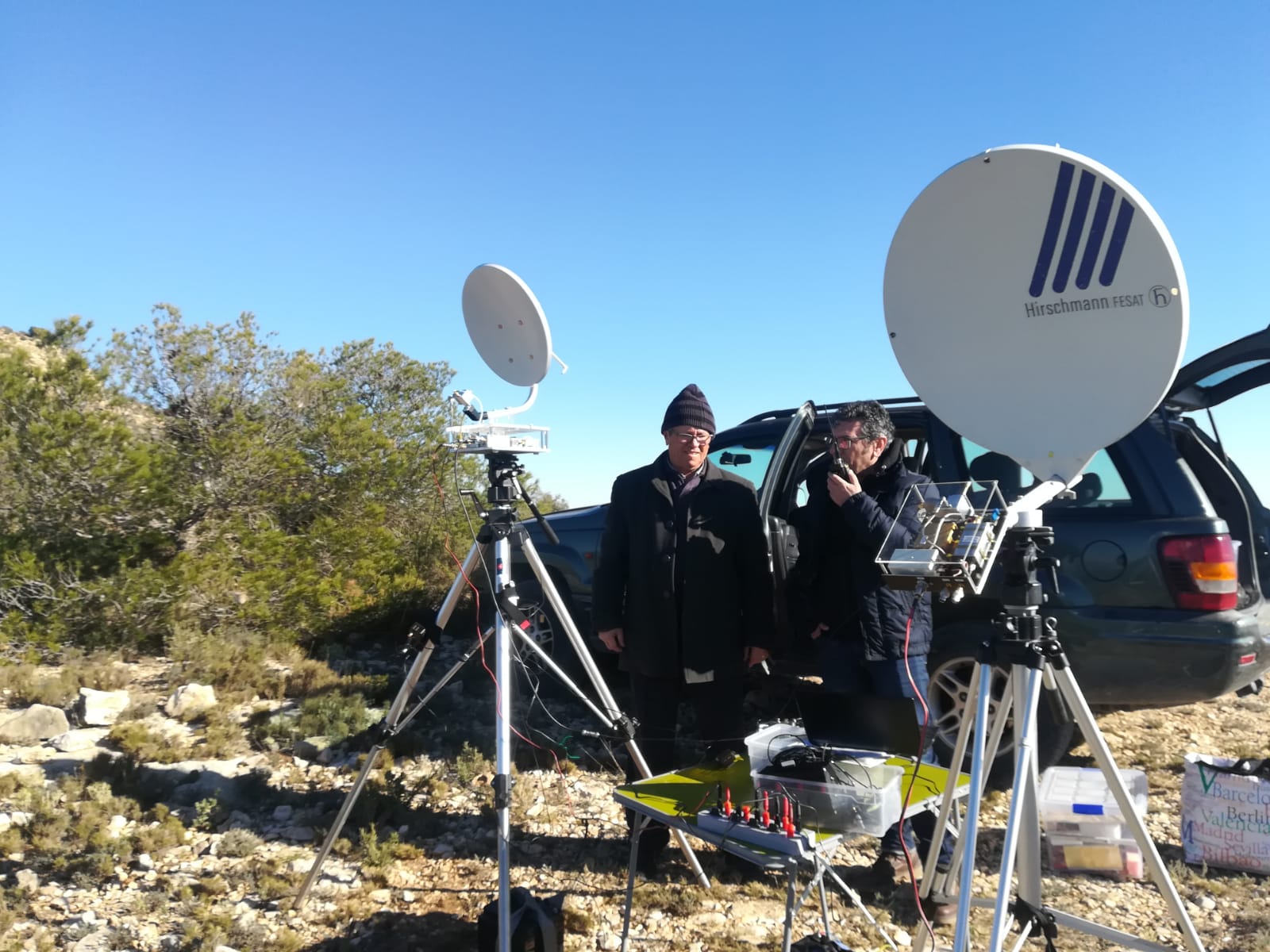

El 5 de enero aprovechamos una situación de buen tiempo y baja humedad en el interior de Alicante para probar un enlace que creíamos funcionaría

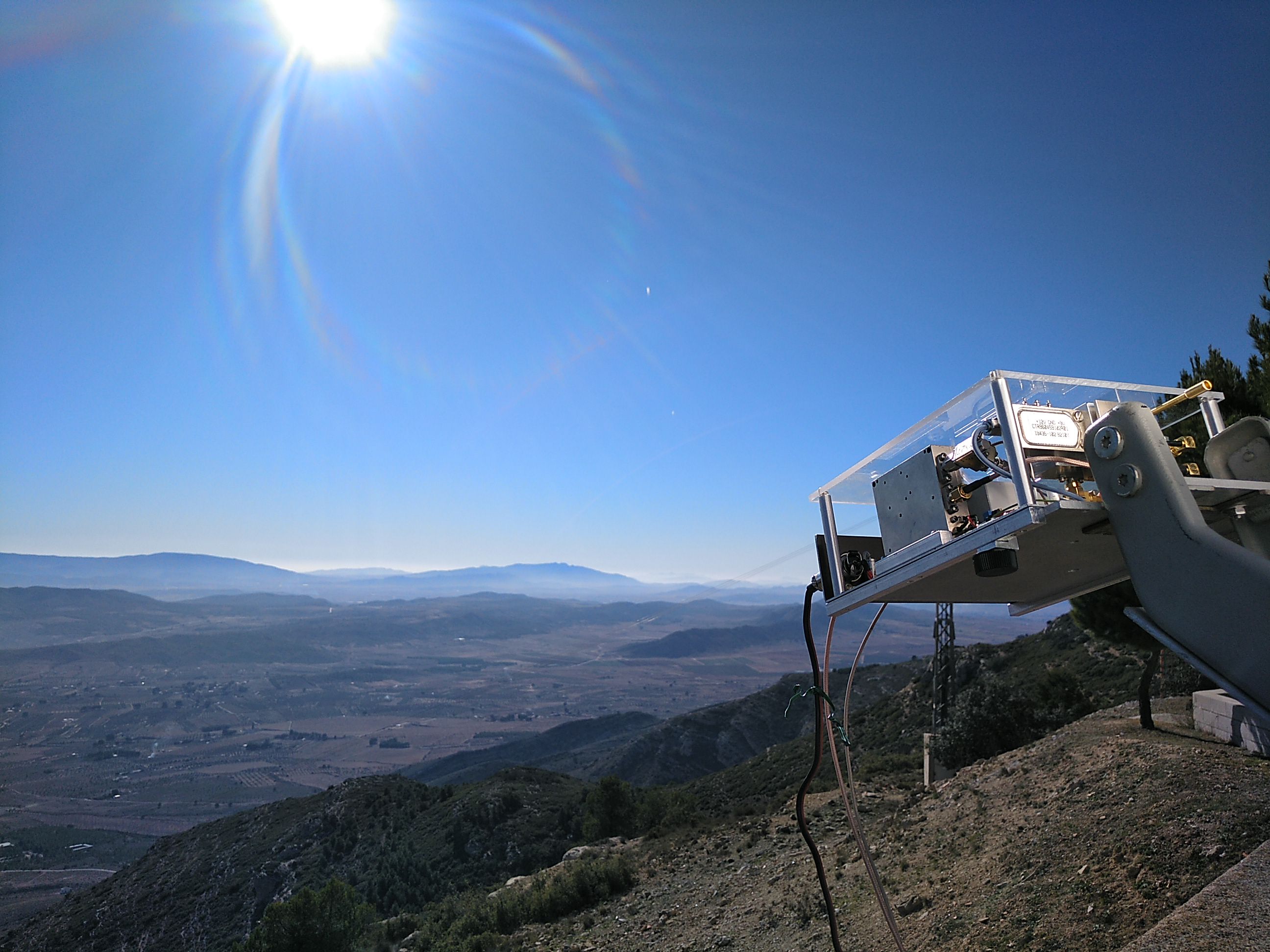

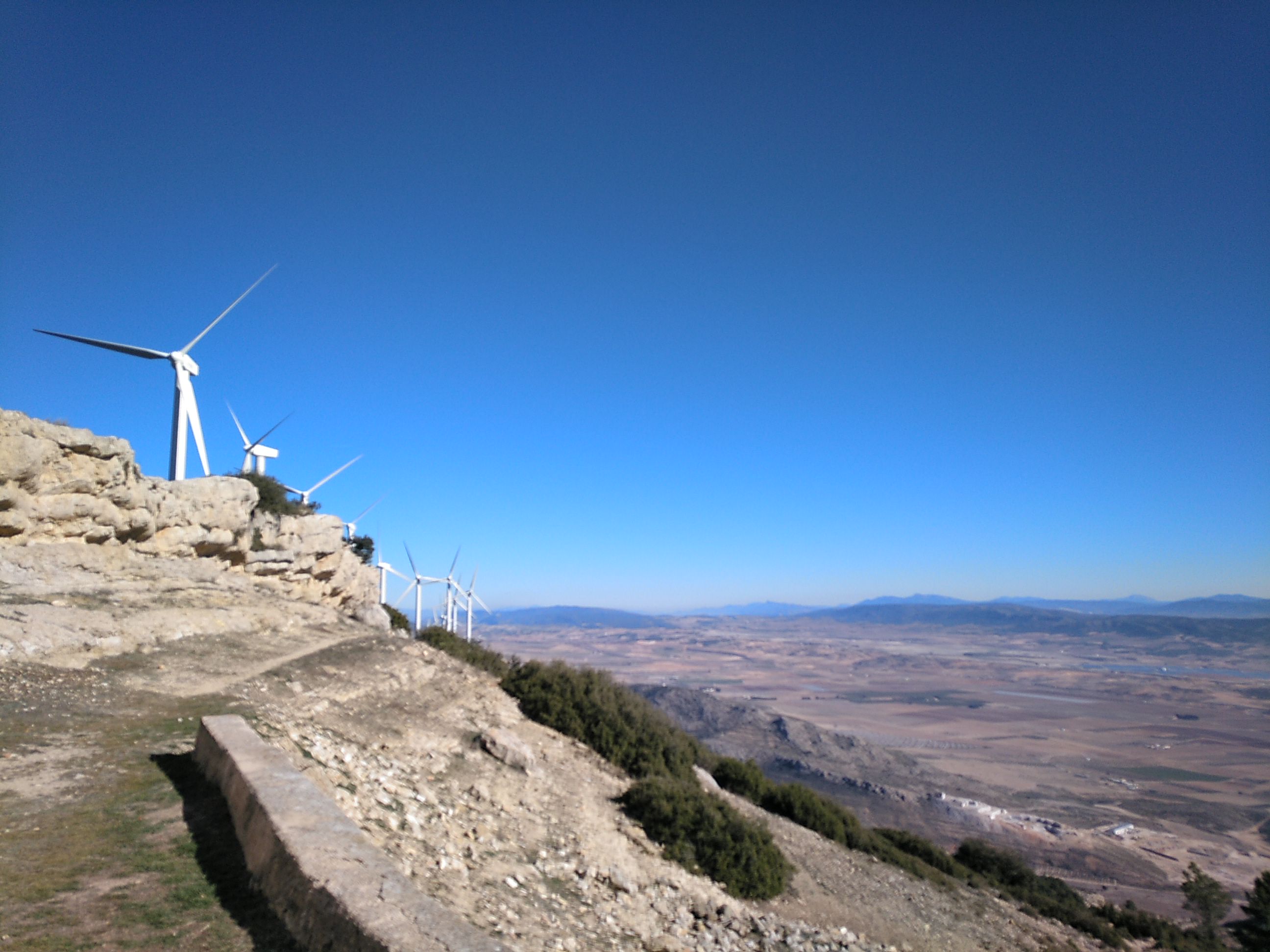

Desde Sierra del Carche (Murcia) IM98KK02HP donde subieron Maxi, EA5CV y Jose, EA5IKT

Hasta Monduber (Valencia) IM99UA72TE donde estuvimos Pascual, EA5JF y yo, EA5DOM

Un perfil bastante bueno y unas pérdidas de "solo" 197dB para 76GHz y 195dB para 47Ghz con una humedad media de 40% en todo el path



Maxi y Jose en "El Carche" utilizaron una parábola de 60cm. Pascual y yo usamos parábola de 90cm

La prueba comenzó a las 12:30 hora local, con una comprobación en 10GHz donde las señales eran a fondo de escala. Sin tocar el alineamiento a antena cambiamos los transverters

de 10Ghz por los de 47GHz. Sin dificultades conseguimos QSO en 47GHz recibiendo la señal de Maxi/Jose desde El Carche con mas de 40dB sobre el ruido

Así que pasamos a 76GHz sin tocar para nada el alineamiento de las antenas. Había problemas de ruido de fase muy alto, que posteriormente creemos que se debían

a una baja tensión de batería en el equipo de El Carche. Con ese ruido de fase y también falta de estabilidad en frecuencia fue imposible el QSO en SSB y CW

Afortunadamente las señales eran buenas y daba para FM, recibiendo a Maxi/Jose con unos 10 a 12 dB sobre el ruido, por lo que hicimos todo el QSO en FM

Este es el vídeo con el resumen de lo conseguido

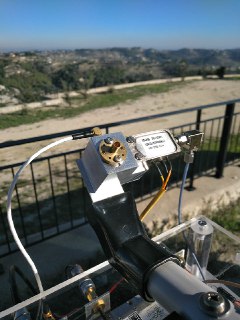

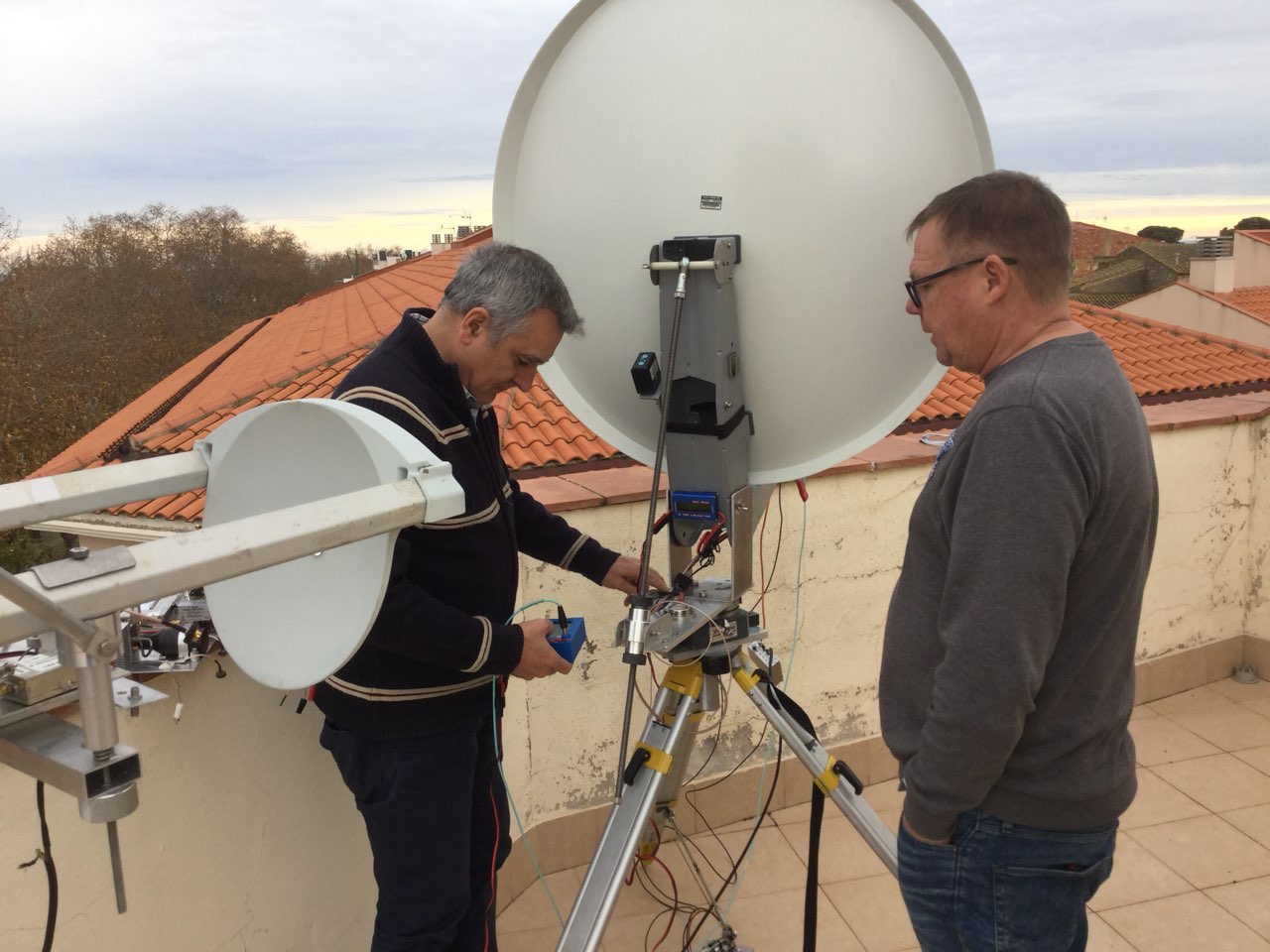

El pasado trece de diciembre del 2017, salimos al campo para estrenar y verificar equipos de 76GHz. Por un lado en Peñiscola estaba Pascual EA5JF y Luis EA5DOM en JN00EI. En el otro lado en el Delta del Ebro estaba EA3HMJ e Iban EB3FRN en JN00JP con path total de 46.8km.

Las pruebas fueron un éxito, pudiendo contactar fácilmente en SSB y FM en 24, 47 y 76GHz. Al realizar el apuntamiento y alineamiento de las antenas en 24GHz facilita mucho los contactos en 47 y 76GHz donde el apuntamiento es realmente critico sobre todo en 76GHz. En esta banda apreció cierto ruido de fase que ensuciaba la modulación tal como se escucha en el vídeo.

Está por verificar si el origen si el incremento del ruido de de fase está en los osciladores locales o si es por un tema de la referencia de 10MHz basada en GPSDO. Fue interesante el test con una fuente de Rubidio tipo FE-5680a de 10MHz para substituir al GPSDO. Debido al mayour ruido de fase, la fuente de rubidioensuciaba tanto la señal en 76GHz que hacia que la modulación fuese prácticamente ininteligible.

Aunque 46km parecen pocos, en 76GHz ya es una distancia respetable, aunque esperamos superarla en breve!



DQ9KV6aWsAAtUsv


El pasado lunes 4 de diciembre aprovechando las magnificas condiciones climáticas para las frecuencias milimétricas, aprovechamos para realizar qso en 24GHz, escuchándonos sin problemas en FM. Viendo las buenas señales, nos aventuramos a intentar en 47GHz, y sorprendente-mente mi señal era audible en el QTH  de Jose a pesar de ser un path sin visibilidad y estar cada uno en su casa! Primero probamos en jt65 y luego en fonía.

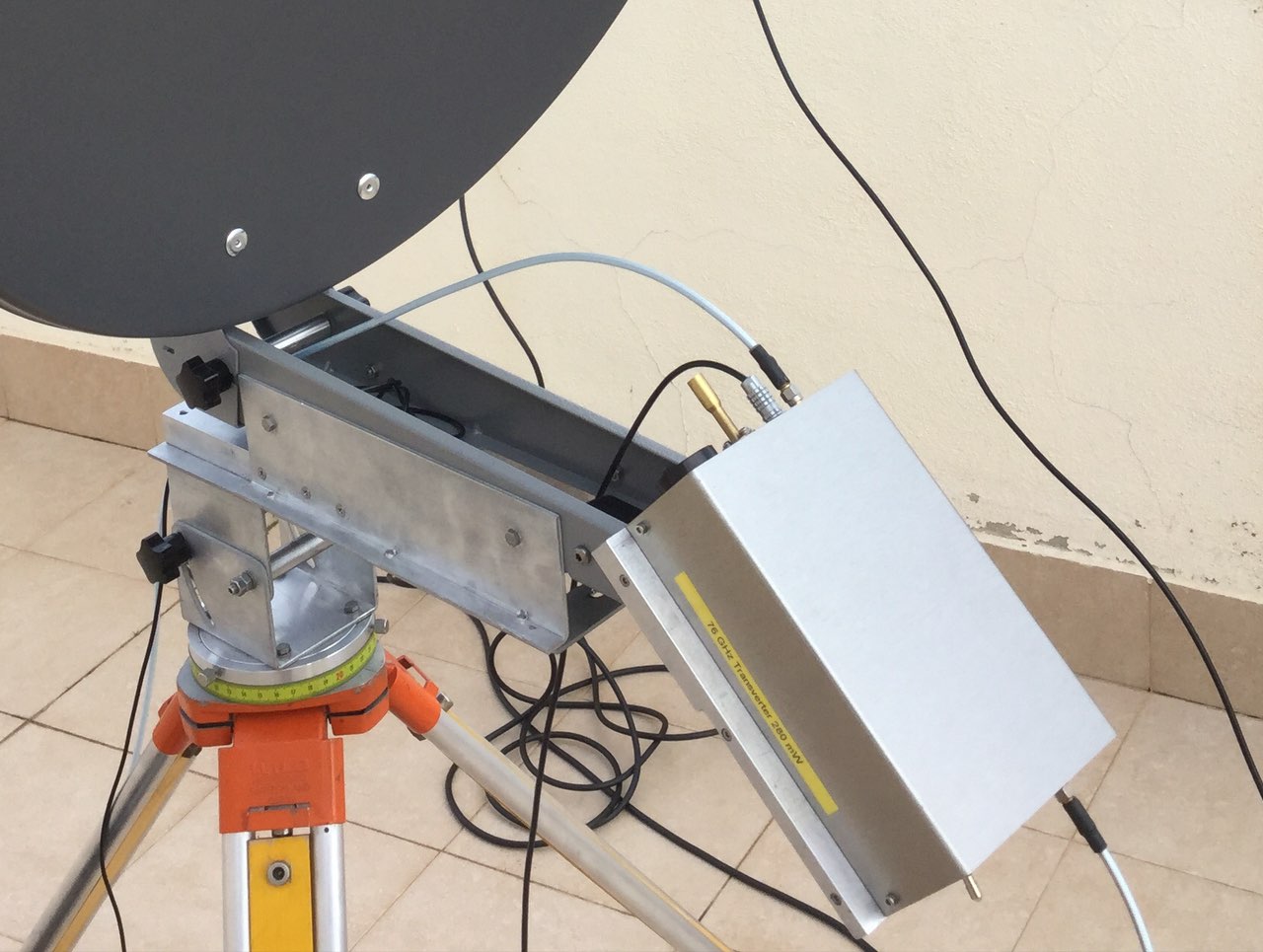

Las condiciones de Jose: Parábola offset 180cm, transverter autosontruido basado en diodo y 6.4º 35%. Mis condiciones eran parábola de 60cm transverter kuhne y PA de 1W con 8.4º, 23%.

3hmjpath47

EA5CV (IM98TJ) QSO  – IW9EZO / IT9GRR (JM76FU)

Date: 15/10/2017

  • Band: 3cm
  • CW & SSB
  • RS: 539/51
  • Alicante (EA) - Sicily Is. (IT):  1319 Km
  • Video: Just a sample part from the QSO In 3cm Band.
  • Picture: Clean Mediterranean path.
  • Picture: Notice tropo condx. not bad, but neither optimal





5CV IW9AZO IT9GRR JM76FU42HI



TROPO 15OCT17 6UTC

El pasado 2 de agosto Manel EA1BLA consiguió QSO con Antonio Matias, CT1FFU.

Un path marino de 337 Km. QSO en SSB con señales entre 51 a 57.

Se puede ver el video del QSO en:



Hola me pasa este e-mail Michel F6HTJ, de su primer QSO en la banda de 24 GHz con F6BVA. El QRB ha sido de 284 km.

No está mal para empezar. Recibe mi mas cordial enhorabuena Michel.



----E-mail d'origine-----

De : f6htj
A: f6bva
Envoyé le : Lu, 9 Oct 2017 0:08
Sujet : Trans. : qso 24GHz Montagne de Lure

Salut Michel et encore merci pour avoir permis (matériel, réglages, conseils,etc...) mon premier qso DX 24GHz.
Je ne pensais pas que ce soit possible depuis le balcon à Perpignan mais il faut toujours essayer;
d'autant plus que c'est un gros bricolage de mon coté avec rien encore d'optimisé.
Bon ça va me motiver pour faire une mécanique plus sérieuse cet hiver.

24GHz


24GHz

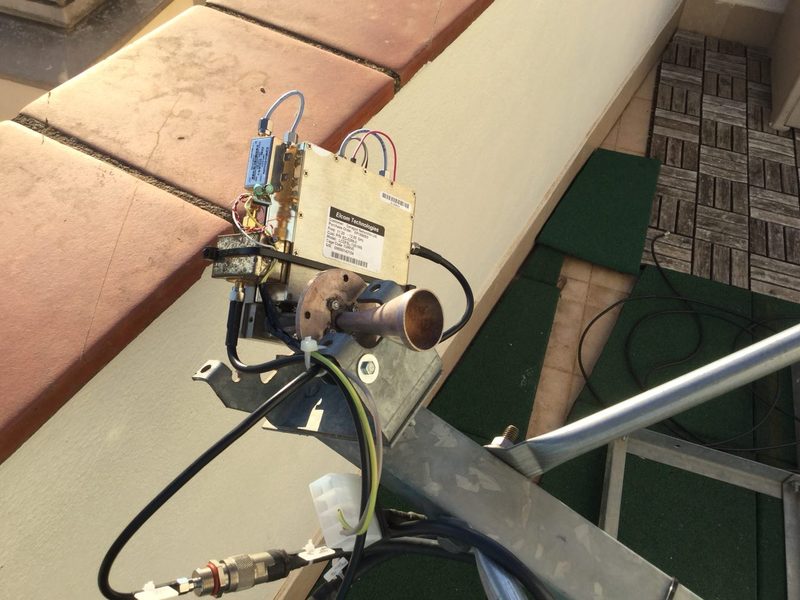

Realicé un contacto con EA5DOM en RS via Ibiza con muy buenas señales, desd mi QTH de Valencia IM99VC



ESTACION  FECHA      HORA LOCATOR RST EN   RST REC QRG
EA5DOM     09 Aug 17 18:02   IM98WN    59            59             10368



WP 20170803 001

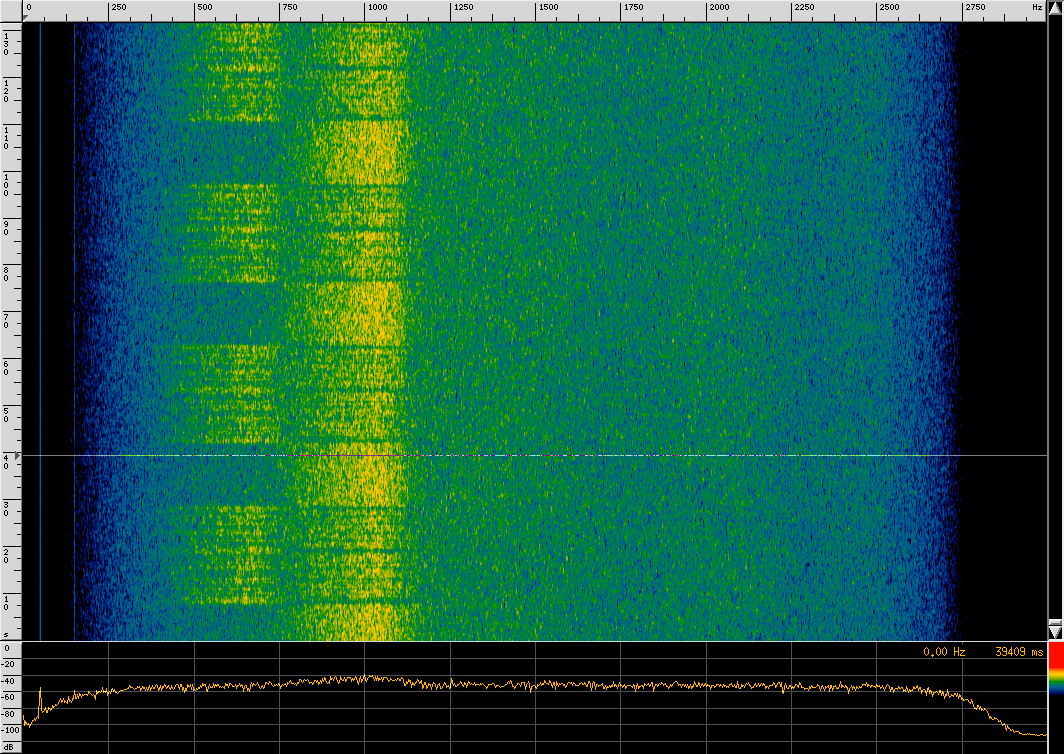

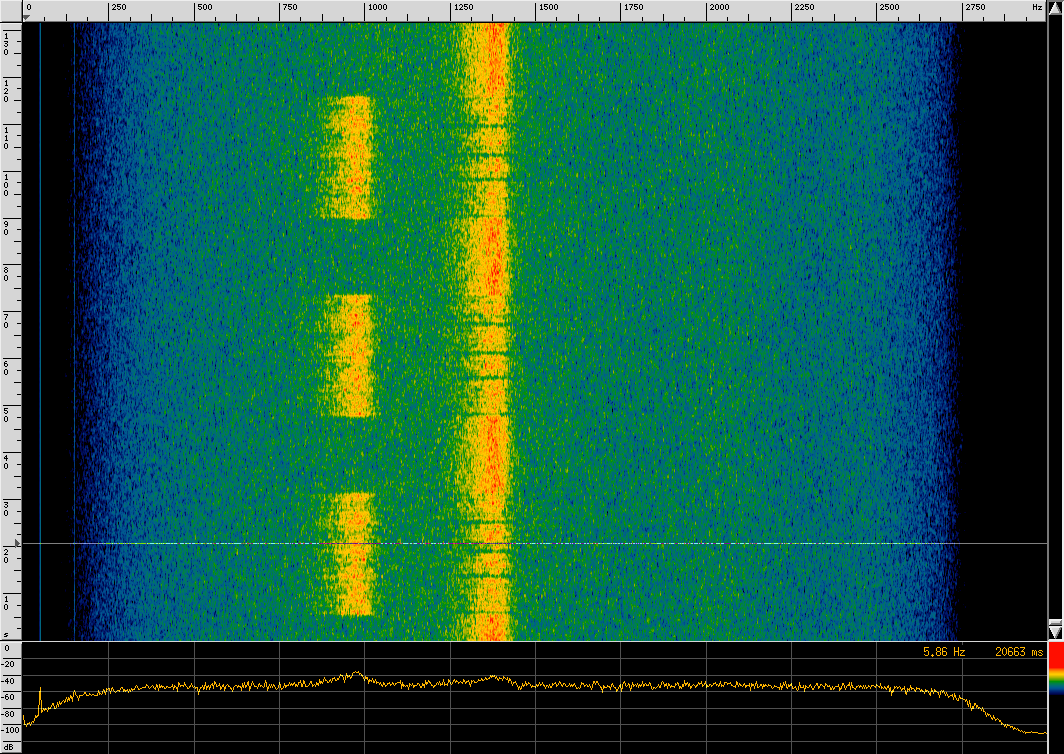

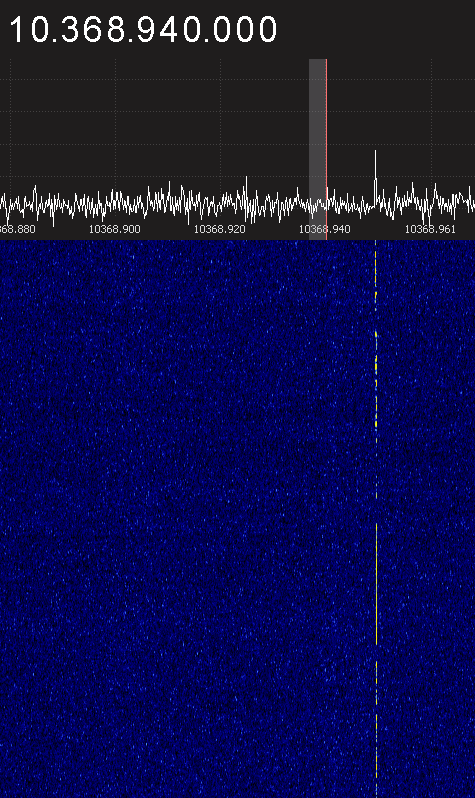

Adjunto listado de balizas eschuchadas desde mi QTH de EA5 en el mes de agosto.



Frecuencia  Baliza          Hora    Fecha           Locator               Señal   Pais

10368804    F1ZIR/B      15:30   25 Aug 17    JN24VC>IM99VC  529      France
 5760883     F5ZWY/B    13:12   25 Aug 17   JN23XE>IM99VC   599      France
24048875    ED5YAE/B  12:48   25 Aug 17   JM08AT>IM99VC   599+    Spain
10368804    F1ZIR/B      22:06   24 Aug 17   JN24vc>IM99VC    599      France
10368793    IQ0RM/B     21:33   24 Aug 17   JN61FW>IM99VC  519      Italy
 5760883     F5ZWY/B    19:09   24 Aug 17   JN23XE>IM99VC   599      France
10368970    IT9CIT/B     19:03   24 Aug 17   JM67LX>IM99VC   519      Sicily
10368970    IT9CIT/B     19:02   24 Aug 17   JM67LX IM99VC    539      Sicily
10368983    F1ZWZ/B    18:35   24 Aug 17   JN23X>IM99VC     599      France
10368983    F1ZWZ/B    16:58   24 Aug 17   JN23XE>IM99VC   539      France
10368850    F1ZCL/B     16:56   24 Aug 17   JN33KA>IM99VC    519     France
10368804    F1ZIR/B      16:18   24 Aug 17   JN24VC>IM99vc     559     France
10368802    F1ZIR/B      15:28   24 Aug 17   JN24VC>IM99VC    519     France
10368843    F1ZCL/B     15:21   24 Aug 17   JN33KQ>IM99VC    519     France
10368983    F5ZWZ/B    14:56   24 Aug 17   JN23XE>IM99VC    529     France
 5760883     F5ZWY/B    12:53   24 Aug 17   JN23>IM99VC         599     France
 5760883     F5ZWY/B    05:18   24 Aug 17   JN23>IM99VC         599     France
10368970    IT9CIT/B     21:17   23 Aug 17   JM67LX>IM99VC    559     Sicily
10368850    F1ZCL/B     20:50   23 Aug 17   JN33KQ>IM99VC    529     France
10368849    F1ZCL/B     18:50   23 Aug 17   JN33KQ>IM99VC    529     France
10368983    F5ZWZ/B    18:48   23 Aug 17   JN23XE>IM99VC    519     France
 5760883     F5ZWY/B    18:47   23 Aug 17   JN23XE>IM99VC    510     France
10368983    F5ZWZ/B    14:50   22 Aug 17   JN23XE>IM99VC    559     France
10368804    F1ZIR/B      14:37   22 Aug 17   JN24VC>IM99VC    559     France
 5760883     F5ZWY/B    14:34   22 Aug 17   JN23XE>IM99VC    599     France
 5760883     F5ZWY/B    14:33   22 Aug 17   JN23XE>IM99VC    599     France
10368880    ED5YAE/B  18:13   21 Aug 17   JM08BR>IM99VC    599+   Spain
10368880    ED5YAE/B 16:19    20 Aug 17   JM08BR>IM99VC    599     Spain
10368880    ED5YAE/B 10:21    20 Aug 17   JM08BR>IM99VC    599+   Spain
 5760883     F5ZWY/B   20:00   17 Aug 17   JN23XE>IM99VC     559     France
10368880    ED5YAE/B 18:49   17 Aug 17   JM08BR>IM99VC     599+   Spain
 5760883     F5ZWY/B   18:30   17 Aug 17   JN23xe>IM99vb       559     France
 5760883     F5ZWY/B   19:47   15 Aug 17   JN23XE>IM99VC     529     France
10368880    ED5YAE/B  18:12  15 Aug 17   JM08BR>IM99VC     599    Spain
 5760883     F5ZWY/B    17:56   15 Aug 17  JN23XE>IM99VC     539     France
10368880    ED5YAE/B  19:59   14 Aug 17  JM08BR>IM99VC    599     Spain
 5760883     F5ZWY/B    19:58   14 Aug 17  JN23XE>IM99VC     539     France
24048875    ED5YAE/B  19:56   14 Aug 17   JM08AT>IM99VC    599+   Spain
 5760883     F5ZWY/B    18:22   14 Aug 17   JN23XE>IM99VC    559    France
10368880    ED5YAE/B  18:12   14 Aug 17   JM08BR>IM99VC    599    Spain
24048875    ED5YAE/B  18:11   14 Aug 17   JM08BR>IM99VC    599    Spain
 5760883     F5ZWY/B   18:40   13 Aug 17   JN23XE>IM99VB      559    France
10368880    ED5YAE/B 16:49   13 Aug 17   JM08BR>IM99VC     599    Spain
24048875    ED5YAE/B 16:30   11 Aug 17   JM08BR>IM99VC     599    Spain
10368880    ED5YAE/B 16:29   11 Aug 17   JM08BR>IM99VC     599    Spain
24048875    ED3YAE/B 17:49   10 Aug 17   JM08BR>IM99VC     599    Spain
10368880    ED5YAE/B 15:18   10 Aug 17   JM08BR>IM99VC     599    Spain
10368880    ED5YAE/B 17:08   09 Aug 17   JM08BR>IM99VC     599    Spain
10368880    ED5YAE/B 17:07   09 Aug 17   JM08BR>IM99VC     599    Spain
 5760883     F5ZWY/B  19:04    07 Aug 17   JN23XE>IM99VC     599    France
10368840    ED3YAK/B 18:45   07 Aug 17   JN11>IM99VC          599+  Spain
 5760883     F5ZWY/B   15:10   07 Aug 17   JN23XE>IM99VC     529   France
10368840    ED3YAK/B 15:09   07 Aug 17   JN11>IM99VC          559   Spain
10368840    ED3YAK/B 18:43   06 Aug 17   JN11>IM99VC          599   Spain
10361840    ED3YAE/B 17:06   06 Aug 17   JN11>IM99VC          559   Spain
10368880    ED5YAE/B 15:36   06 Aug 17   JM08BR>IM99VC    599   Spain
10368840    ED3YAK/B 20:24   05 Aug 17   JN11>IM99VC         599    Spain
10368877    ED5YAE/B 16:59   05 Aug 17   JM08BR>IM99VC   599+   Spain
10368840    ED3YAK/B 16:36   05 Aug 17   JN11>IM99VC         559    Spain
 5760883     F5ZWY/B  16:34    05 Aug 17   JN23XE>IM99VC   559     France
10368877    ED5YAE/B 18:23   03 Aug 17   JM08BR>IM99VC   599++ Spain
10368840    ED3YAK/B 18:00   03 Aug 17   JN11>IM99VC        539     Spain
 5760883     F5ZWY/B  14:59    03 Aug 17   JN23>IM99VC        559     France
10368844    ED3YAK/B 18:13   02 Aug 17   JN11>IM99VC        519     Spain
 5760883     F5ZWY/B   18:12   02 Aug 17   JN23>IM99VC        539     France
10368836    ED3YAK/B 18:41   01 Aug 17   JN11>IM99VC        599     Spain
 5768883     F5ZWY/B  18:08   01 Aug 17   JN23XE>IM99VC    559     France
10368983    F5ZWZ/B   19:43  31/07/2017  JN23XE>IM99VC    519     France
 5760883     F5ZWY/B   18:38  31/07/2017  JN23XE>IM99VC    599     France

He realizado este contacto desde mi QTH de EA5 en IM99VC con una distencia de 1.369 km.

ESTACION  FECHA        HORA    LOCATOR   RST EN RST REC QRG
IW9ARO      25 Aug 17   16:03      JM78SH      52          52             10368

IMG 20170826 WA00011IMG 20170826 WA00021IMG 20170826 WA00031

Hola a todos.

Este adosto he realizado seis contactos con I0LVA desde mi QTH de Valencia en IM99VC. El log es el siguiente:

ESTACION     FECHA       HORA    LOCATOR  RST EN RST REC
I0LVA             23 Aug 17    20:29    JN63KA       51          51
I0LVA             24 Aug 17    05:14    JN63KA      59          59
I0LVA             24 Aug 17    14:14    JN63KA      52          52
I0LVA             24 Aug 17    17:43    JN63KA      59          59
I0LVA             24 Aug 17    21:09    JN63KA     59+         59
I0LVA             25 Aug 17    15:11    JN63KA      59          59

IMG 20170824 WA00011WP 20170809 0011WP 20170810 0021

IMG 20170823 WA00011
