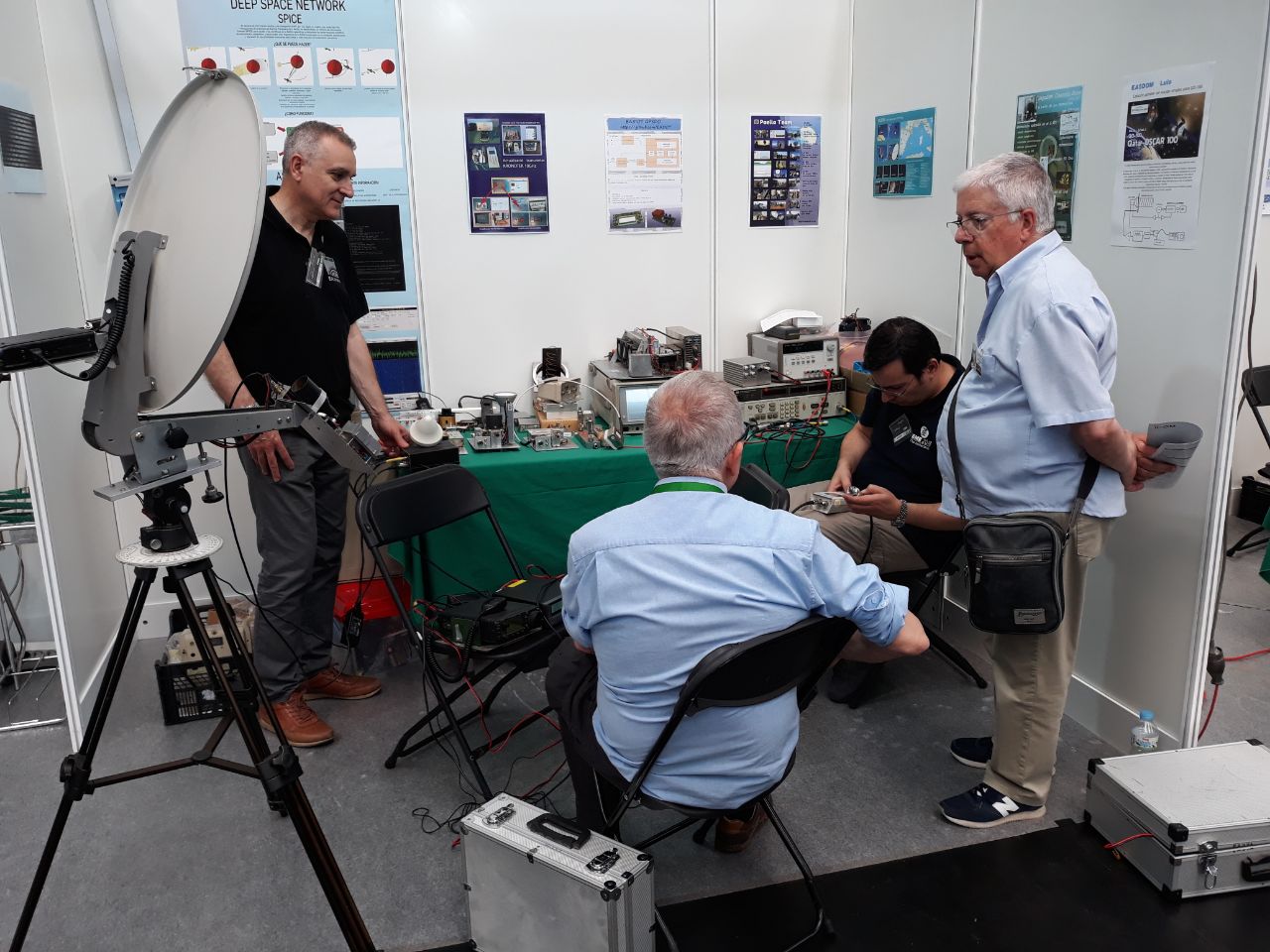

Para el Mercaham del 2019 nos surgió la posibilidad de montar un estand para mostrar nuestras actividades y acercar las microondas al resto de radioaficionados.
Bajo el nombre de "Grupo de microondas de EA" EA3FLX, EA3HMJ, EA5YB y yo EB3FRN, montamos un estand en el que mostramos algunos equipos de los que usamos habitualmente, y ademas llevamos instrumentación para relizar mediciones de ruido, potencia, espectro, en todas las bandas de aficionado hasta 24GHz.
Contamos con la visita de muchos colegas, entre ellos EA3TA, EA3BTZ, EA3CNO, EA3XU, EA3FVI, EA3AGY, EA3GHN y muchos mas, que espero que me disculpen por no nombrarlos.
En el mismo Mercaham se celebró también una mesa redonda sobre microondas y ATV organizada por la URB y el grupo de ATV de EA3 donde se hablo de la actualización y modernicación de las balizas existentes de microondas.
Agradecer a Mercaham la oportunidad de ofrecernos el sitio y los medios para poder este estand.
- Detalles
- Escrito por Iban Cardona

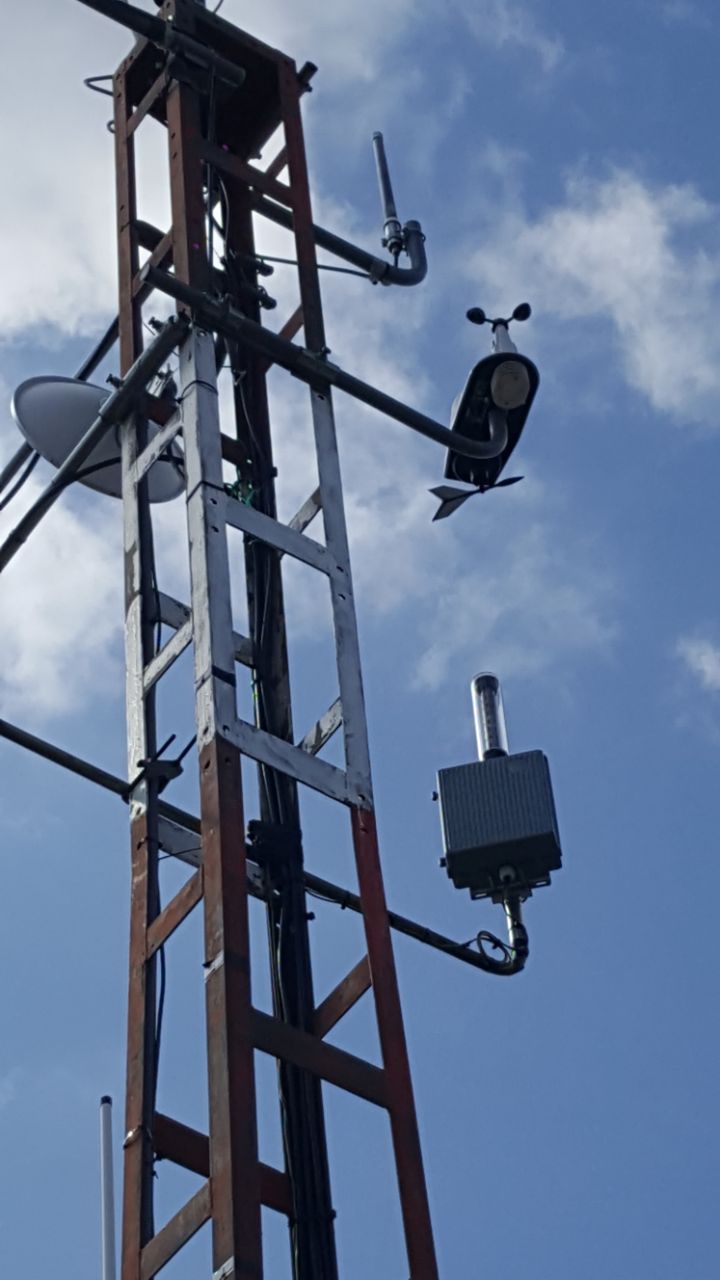

Recientemente la sección local de Salamanca instaló las balizas con indicativo ED1YBZ ubicadas en la Peña de Francia (Salamanca) a 1770 metros de altitud, en IN60VM. Las frecuencias son:
432,415 MHz
1296,865 MHz
2320,850 MHz
Transmiten en CW y OPERA.
Por lo que he visto en estos últimos dias hay muchas reflexiones en aviones, especialmente en la banda de 23 cm, con dos rutas diferenciadas, una con reflexiones mas débiles y doppler muy lentos y otra que debe de pasar muy cerca de la Peña de Francia con señales rebotadas mas fuertes que la propia baliza y con doppler muy rápido.
Por IN71oo se han recibido las balizas de las 3 bandas. Os animo a escucharlas y mandar reportes si las escuchais.
Saludos
Ricardo - EA1RJ
- Detalles
- Escrito por RICARDO DE LOS SANTOS GALLARDO
El primer número de 2019 de la revista DUBUS publica un artículo en el que se resume la actividad EA en bandas milimétricas
Se describe la construcción de los transverter de 122GHz y el problema de batido que se experimenta con los transverters basados en
mezcladores harmónicos, así como la solución a este problema
El artículo se puede bajar de este enlace en formato .pdf
https://www.dropbox.com/s/u99lgxno5baqn3e/122GHz%20A%20new%20step%20in%20EA%20millimetrics.pdf?dl=0
73 de Luis
EA5DOM
- Detalles
- Escrito por Luis Fernandez Cormenzana

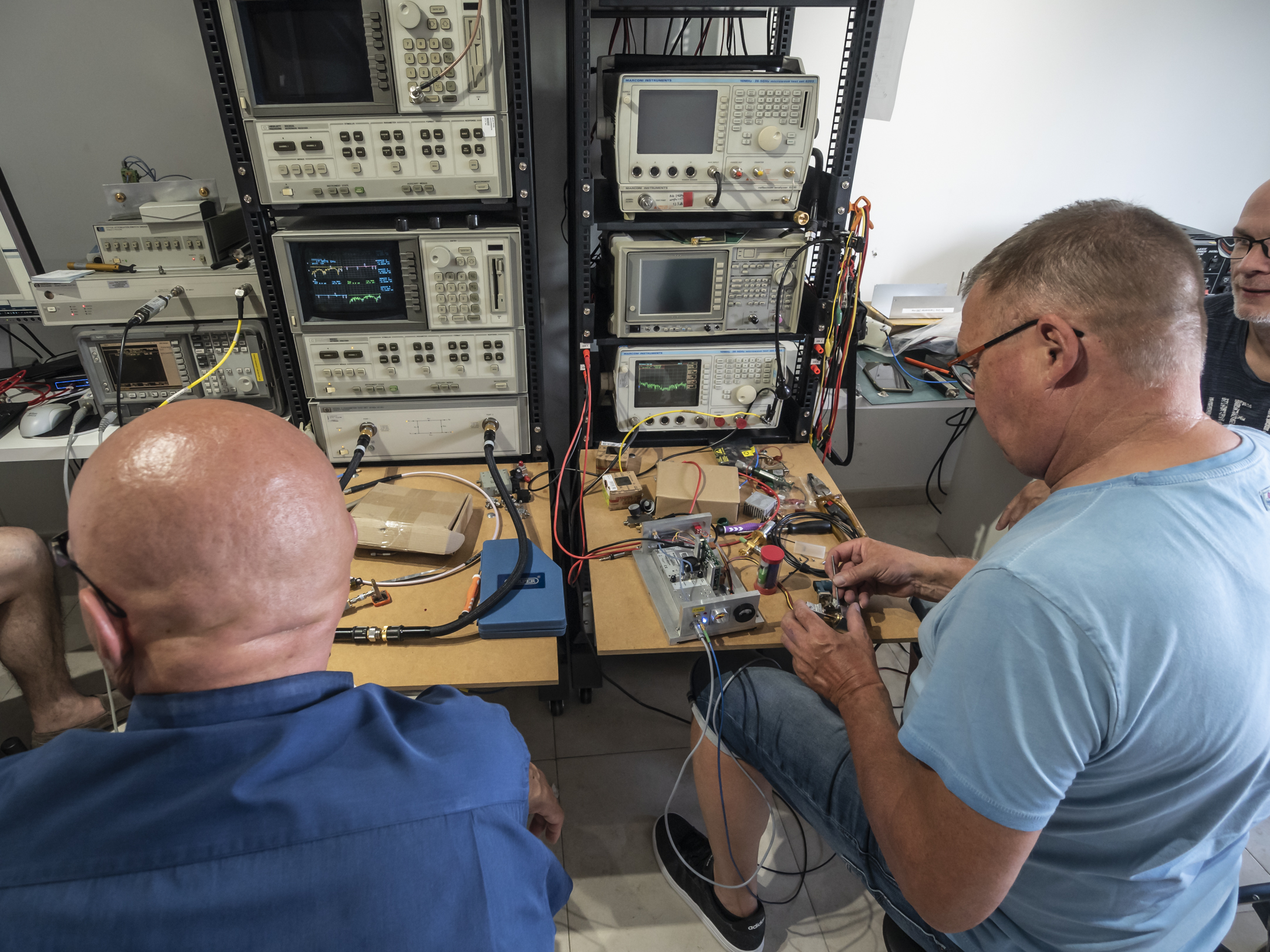

El próximo 22 y 23 de Febreo de 2019, se realizara un nuevo Micromeet, la reunión de aficionados a las microondas de Guadarrama.
Gracias a la Sección Comarcal URE Sierra de Guadarrama un año más podremos intercambiar nuestras experiencias e ideas nuevamente, así como medir nuestros equipos. También visitaremos el centro de comunicaciones de espacio profundo de la Nasa en Robledo de Chavela.
Este año no se realizaran ponencias ni conferencias, sino que pretendemos dar el máximo protagonismo a los asistentes. Esperando dar al evento un carácter más practico y participativo.
Te animamos a que puedas traer tus equipos de microondas y de medición para poderlos mostrar, compartir tus vivencias con ellos y si lo deseas lo puedas medir y verificar.
Para inscripciones e información, por email a: Esta dirección de correo electrónico está siendo protegida contra los robots de spam. Necesita tener JavaScript habilitado para poder verlo.
Debido a limitaciones de espacio, se ruega confirmación de asistencia.
https://www.micromeet.org
- Detalles
- Escrito por Iban Cardona

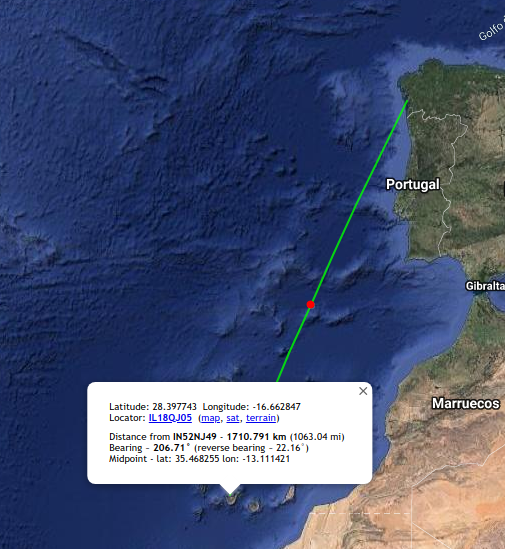

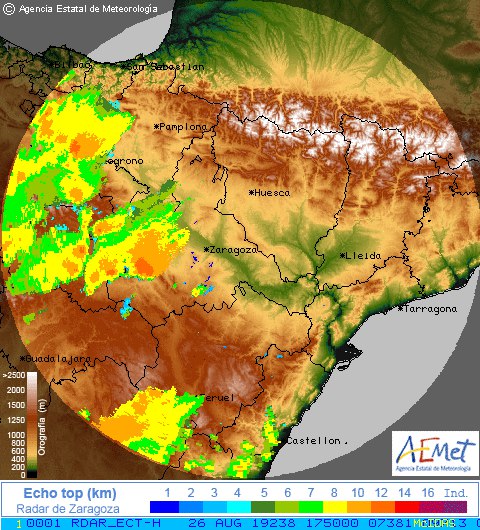

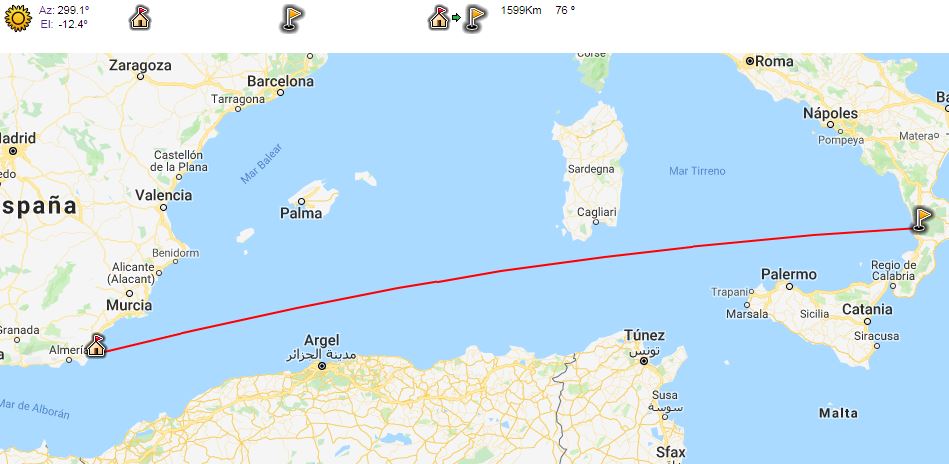

Monitored for a week, not responding to RS, thermal inversion, ionization, clouding, day/night conditions.... could simply be tropo ?
- Detalles
- Escrito por luis encinas
El sábado 12 de enero 2019, aprovechando las buenas condiciones de baja humedad y temperatura intentamos el QSO en 122GHz en un path muy bueno
por el Valle del Vinalopó. Cubre una distancia de 41,6Km en un valle sin obstáculos que esta terminado en ambos extremos por dos sierras de 1000m de altura
y además accesibles con vehículo. Se trata de la Sierra del Cid, o Chaparrales, en Elda (Alicante) y en el otro extremo la Sierra de La Oliva, en Caudete (Albacete)
Este es el cálculo de atenuaciones con las condiciones meteoroógicas esperadas para ese día: 172dB en 76GHz y 184dB en 122GHz
Recordemos que en las pruebas anteriores con los dos equipos utilizando una offset pequeña de 35cm conseguimos hacer 15Km y que en teoría podríamos hacer un QSO en un path con hasta 187dB de atenuación. Así que las cifras daban justitas para QSO siempre que la humedad fuese lo sificientemente baja
El auténtico problema con las parábolas de 35cm es que no tenemos un sistema preciso para apuntar. Y es casi imposible apuntar los dos equipos con precisión directamente en 122GHz Así que Pascual, EA5JF, decidió modificar uno de los equipos para hacerlo compatible con el sistema de transverters extraíbles en su offset de 90cm. La idea era apuntar antenas en 76GHz y luego sin tocar la de 90cm cambiarle el transverter por el de 122GHz. De esa manera la de 90 ya quedaba apuntada sobre el otro extremo del enlace, donde deberían de buscar la señal con el equipo de offset pequeña de 35cm. Hay muchas probabilidades de que la offset de 90cm tenga una efectividad muy reducida en 122GHz debido a errores de geometría y también a ineficiencia del iluminador para esta F/D. De cualquier manera, aunque funcionase igual de bien que la de 35cm, tenemos solucionado el problema de apuntar la antena gracias a poder ir cambiando de banda sin mover la parábola
EA5AQB, EA5CV y EA5SS en Chaparrales IM98PK. Parábola de 60cm para 76GHz y de 35cm para 122GHz
Las señales en 76Ghz eran tremendas. Así que pasamos a 122GHz donde poníamos baliza desde La Oliva y el equipo de Chaparrales nos buscaba con la parábola de 35cm
No fue fácil !!
Nos llevó mas de una hora hasta que las condiciones mejoraron y además conseguimos alinear perfectamente los dos equipos
Sierra de La Oliva, con su instalación de aerogeneradores. A la derecha el transverter de 122GHz en el foco de la Offset 90cm
Panorama desde La Oliva. Chaparrales es la montaña que se ve en la parte central de la vista
Finalmente pudimos hacer el QSO incluso en SSB. Este es el AUDIO del QSO en formato MP4. Pare descargarlo pincha en este enlace: QSO 42Km 122GHz
El siguiente reto hay que buscarlo en un enlace aún mas largo, pero con la mínima atenuación. Pascual también esta trabajando en mejorar los equipos para aumentar su sensibilidad en Rx, lo que nos permitiría QSOs a mucha mas distancia
Otra posibilidad es hacer el QSO en digitales. La estabilidad de los equipos referenciados con GPS es perfecta. De hecho poco después del QSO en SSB volvimos
a probar y ya no teníamos señal suficiente para SSB. Estuvimos experimentando con un tono de baliza, que era perfectamente detectable en audio y waterfall
como podeis comprobar en este Enlace a vídeo
73 de parte de todo el Paella Team
EA5DOM
Luis
- Detalles
- Escrito por Luis Fernandez Cormenzana
Aprovechando las previsiones de unas condiciones de muy baja humedad, el paella Team+ hemos salido al campo para intentar contactar en 24 y 47GHz el viernes 11 de enero del 2019.

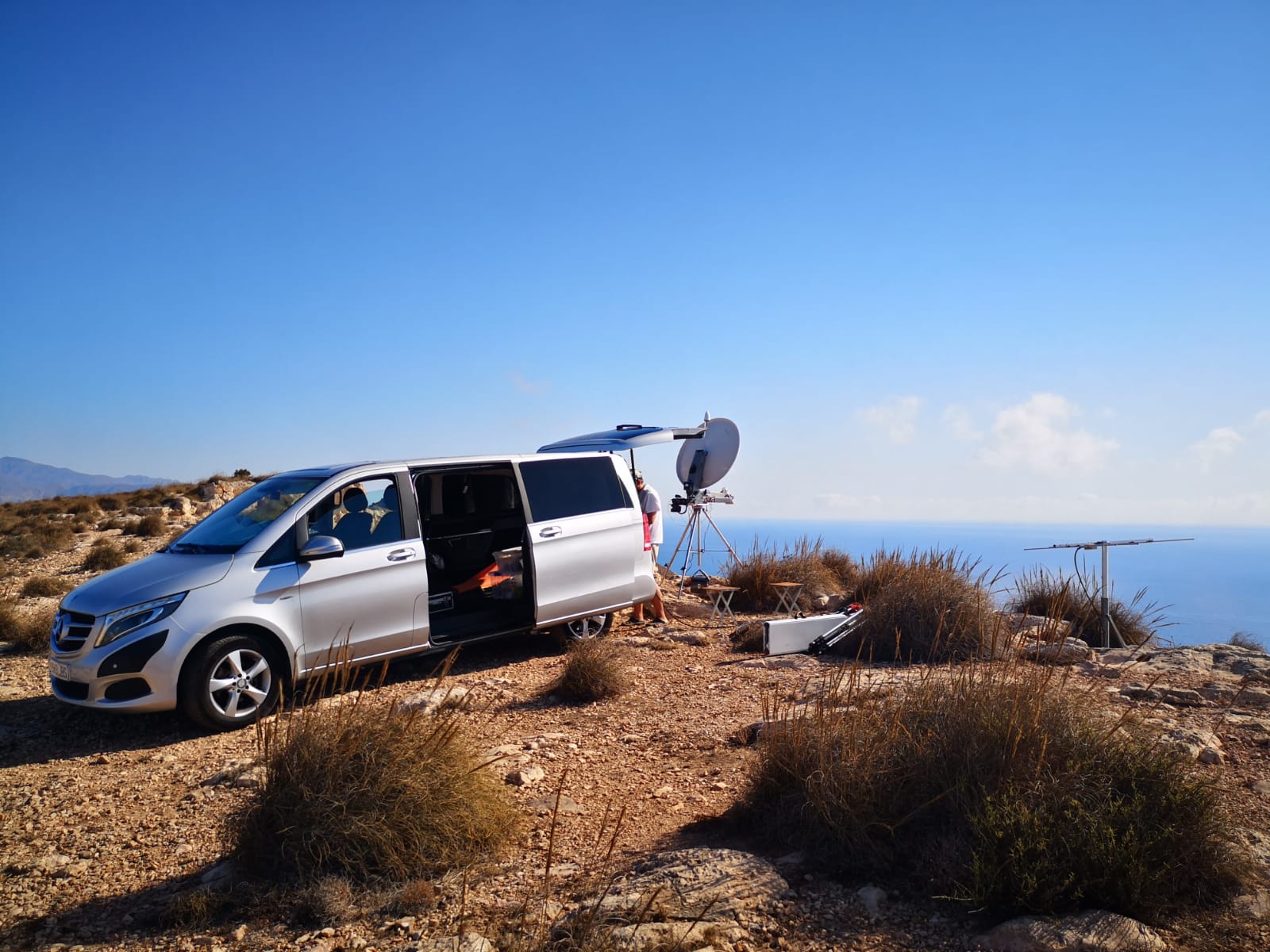

El equipo de EA5 formado por EA5JF, EA5CV y EA5DOM estaba ubicado en Aixortà IM98WQ14LU y el EA3 formado por EA3HMJ, EA3ICW y EB3FRN en Miramar JN01OI63XS. Un path the 318km con 100km de difracción marina
Las condiciones ciertamente fueron de muy baja humedad, pero el fuerte vuento en el lado de EA3 rompieron la tropo por completo y las condiciones eran realmente marginales haciendo que incluso el talkback en 144 fuese muy complicado en muchos momentos.
Una vez conseguido el QSO dejamos nuestras estaciones en Opera para observar las variación en las condiciones para ver si mejoraban para intentar en 47GHz. Desafortunadamente las conduciones eran tan malas haciendo imposible verse en 47GHz
- Detalles
- Escrito por Iban Cardona
El pasado 29 de diciembre en L' Albiol (JN01NG) se relizó una demostración de microondas en 10GHz para mostrar a un grupo colegas locales formado por EA3ASU EA3CIX EA3ECK EA3EJT EA3EYD EA3IDB EA3IDD EA3IDC EA3IDJ EA3IEE EA3IDV y EB3CVA la operación en bandas de microondas.
Se concertaron citas con EA3FLX, EA3HMJ, EA5DOM y EB6AOK. Se consiguió contactar con EA3HMJ y EA3FLX y a pesar de las nulas condiciones de propagación llegamos a escucharnos con EB6AOK auqnue les suergió algún problema técnico. EA5DOM tuvo que desmontar antes de llegar a contactar con nosotros por problemas metereologicos.
- Detalles
- Escrito por Iban Cardona
El pasado 15 y 16 de diciembre nos reunimos en Montbrió nos reuinimos de nuevo el Paella Team+ EA5JF, EA5YB, EA5DOM, EA5IOT, EA3HMJ, ON7UN y yo EB3FRN. Solo nos faltó EA5CV que espero verlo en la próxima ;)
De nuevo la excusa ha sido verificar y medir nuestros equipos de bandas milimetricas para 47, 76 y en esta ocasión 122GHz probar los nuevos equipos de 122GHz También hemos testeado el medidor de ruido solar y gpsdo de bajo coste de EA5IOT asi como la medición del ruido solar del nuevo transverter de Kuhne para 76GHz de Eddy ON7UN
EA3HMJ y ON7UN midiendo el ruido solar con el nuevo transverter Kuhne de 76GHz
EA5YB y EA5DOM poniendo en marcha un controlador para motorizar el famoso relé de 24GHz
Foto de famlia
Gracias a todos por otro gran fin de semana!
- Detalles
- Escrito por Iban Cardona
Nuevos equipos de Pascual, EA5JF. Esta vez para los 122GHz. Y como siempre, ha montado DOS unidades, para poder hacer QSO
El sistema es similar a los primeros equipos que montó para 47GHz y utiliza aquellas pequeñas parábolas offset de 35cm
La primera prueba la hicimos el viernes 26 de octubre a tan solo 1200m para comprobar que todo funcionaba y sobre también para saber cual es el margen de señal disponible. Esto es muy importante porque sabiendo ese margen de señal y sumándolo a las pérdidas del enlace sabremos cual es la atenuación máxima con la que podemos enfrentarnos en un enlace, y por consiguiente cual es la distancia máxima a conseguir con estos equipos. Pascual, EA5JF estaba con Jose Luis, EA5IOT. Al otro lado Maxi, EA5CV y Luis, EA5DOM
Aunque ya costaba apuntar bien a tan solo 1200m, las señales eran de 50dB sobre el ruido. La atenuación del enlace con las condiciones de humedad y temperatura del momento se calculaba en 137dB. Así que podríamos llegar a hacer QSO con un poco menos de 187dB de atenuación en el path
Ese mismo día probamos un enlace de 15Km que en condiciones de 40% de humedad debería de estar sobre los 170dB de atenuación, pero ya era un poco tarde y cuando llegamos al sitio la humedad estaba muy alta, formando incluso nubes bajas.
No hubo manera de escucharnos
La siguiente intentona ha sido hoy 4 de noviembre 2018. Además Pascual ha modificado los equipos para mejorar los problemas de ruido de fase debido a la gran cantidad de multiplicadores de frecuencia que se emplean desde los 10MHz del GPSDO. El resultado es increíble. La calidad del audio ahora en SSB es perfecta y no se aprecia para nada el ruido de fase. Esto hace que los equipos se puedan utilizar mejor para señales digitales y por lo tanto poder hacer mayores distancias con señales débiles
En esta ocasión Pascual, EA5JF estaba con Eddy, ON7UN. Y al otro lado estaba yo solo, EA5DOM
Las condiciones de humedad estaban mucho mas bajas que la otra vez. Probablemente entorno al 40%, aunque la temperatura era un poco alta
El problema que teníamos a esta distancia, con señales mucho mas reducidas, era el apuntar las antenas. Estos equipos tienen un factor de ruido tan alto que no son capaces de detectar ruido solar. Así que en azimut tuvimos que apuntar totalmente "a ojo". Afortunadamente en elevación la ayuda del inclinómetro digital fue muy grande. Pascual puso portadora en FM y yo en CW fui haciendo pequeños barridos de azimut a distintas elevaciones, hasta que finalmente pude escuchar algo muy débil. En el siguiente cambio fue Pascual quien ajustó la antena con mi señal y a partir de ahí ya teníamos 10dB de señal sobre el ruido
Este es un enlace a varios vídeos donde se puede ver el QSO. Los locators del enlace son JM08BR92AK y JM08AP21QT
https://www.dropbox.com/s/jhraw90oqbb7jz2/t_video5978748648178058204.mp4?dl=0
https://www.dropbox.com/s/r4nhyr60tolx5vt/t_video5978892263294501798.mp4?dl=0
https://www.dropbox.com/s/3sizhgxy1ldca27/t_video5978892263294501799.mp4?dl=0
Continuará ! ;-)
73 de todo el grupo Paella Team
- Detalles
- Escrito por Luis Fernandez Cormenzana
