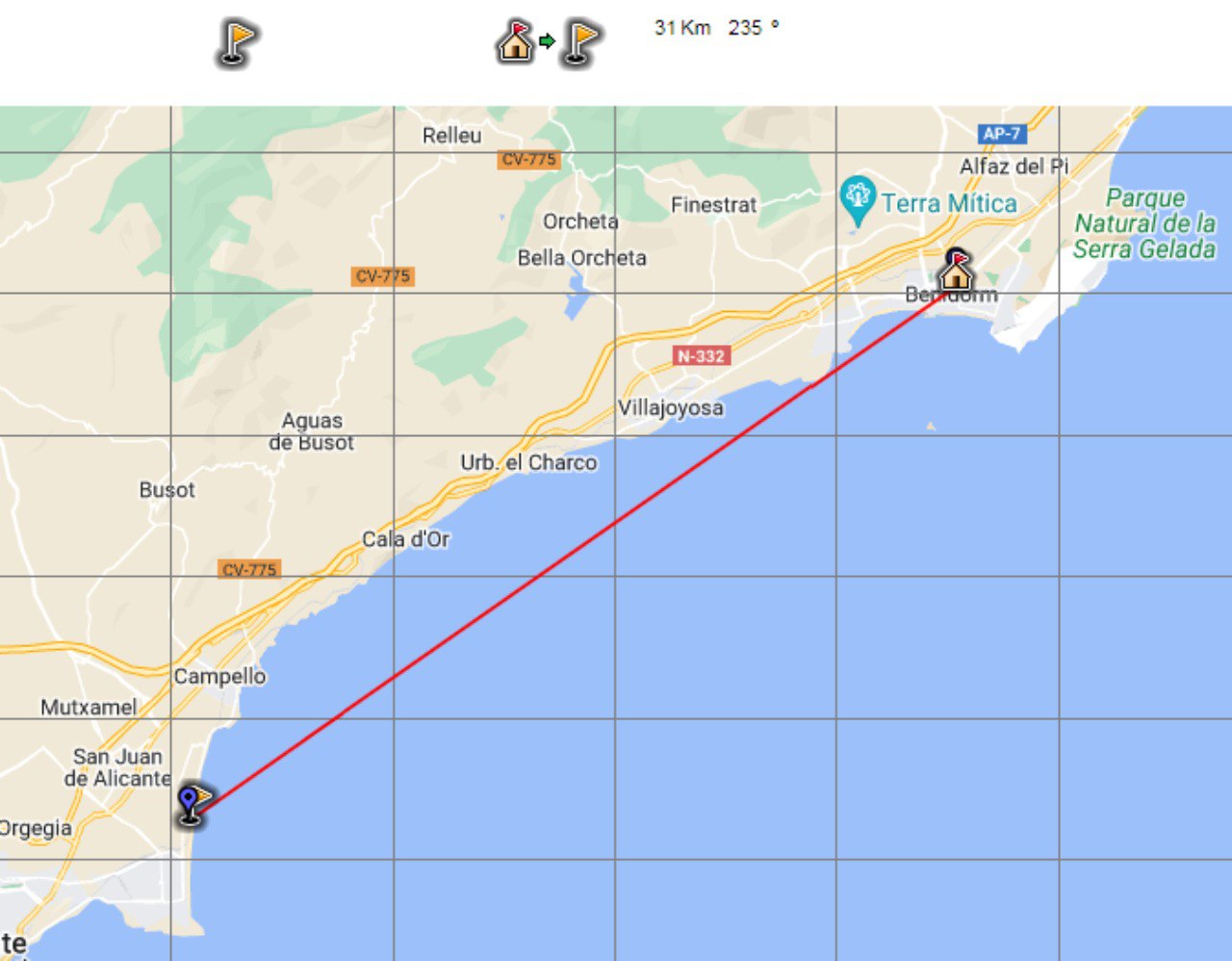

Tras varios años de espera hemos retomado un viejo projecto: Montar una baliza de NanoWaves en el InfraRojo de 850 nanómetros para poder comprobar si era posible detectarla sobre un path marítimo de 31Km que tenemos entre el QTH de Maxi, EC5V, en Playa de Muchavista (IM98TJ) y mi QTH de Benidorm, EA5DOM (IM98WN)
Casi todo el material descansba en un cajón desde hace años. El problema con el que siempre me había enfrentado era localizar una caja adecuada para la baliza. La idea era usar una lente plana de plástico tipo Fresnel en un formato similar a un A4. Y un led IR de 10W que internamente esta compuesto por 9 chips led
A base de buscar entre la chatarra me encontré con una antigua caja de un array de discos duros de 5 y 1/4 de pulgada. Vi que la parte frontal podía alojar perfectamente la lente Fresnel y que además incluía una estupenda fuente de alimentación. Así que me puse manos a la obra
Lo primero fue determinar la distancia focal de la lente Fresnel
Para eso no hay nada mejor que el sol. Poniendo la lente al sol y proyectando el resultado sobre el suelo se lleva al punto donde la luz solar aparece mas concentrada. Se mide la distancia de la lente al suelo y ...... esa es la distancia focal

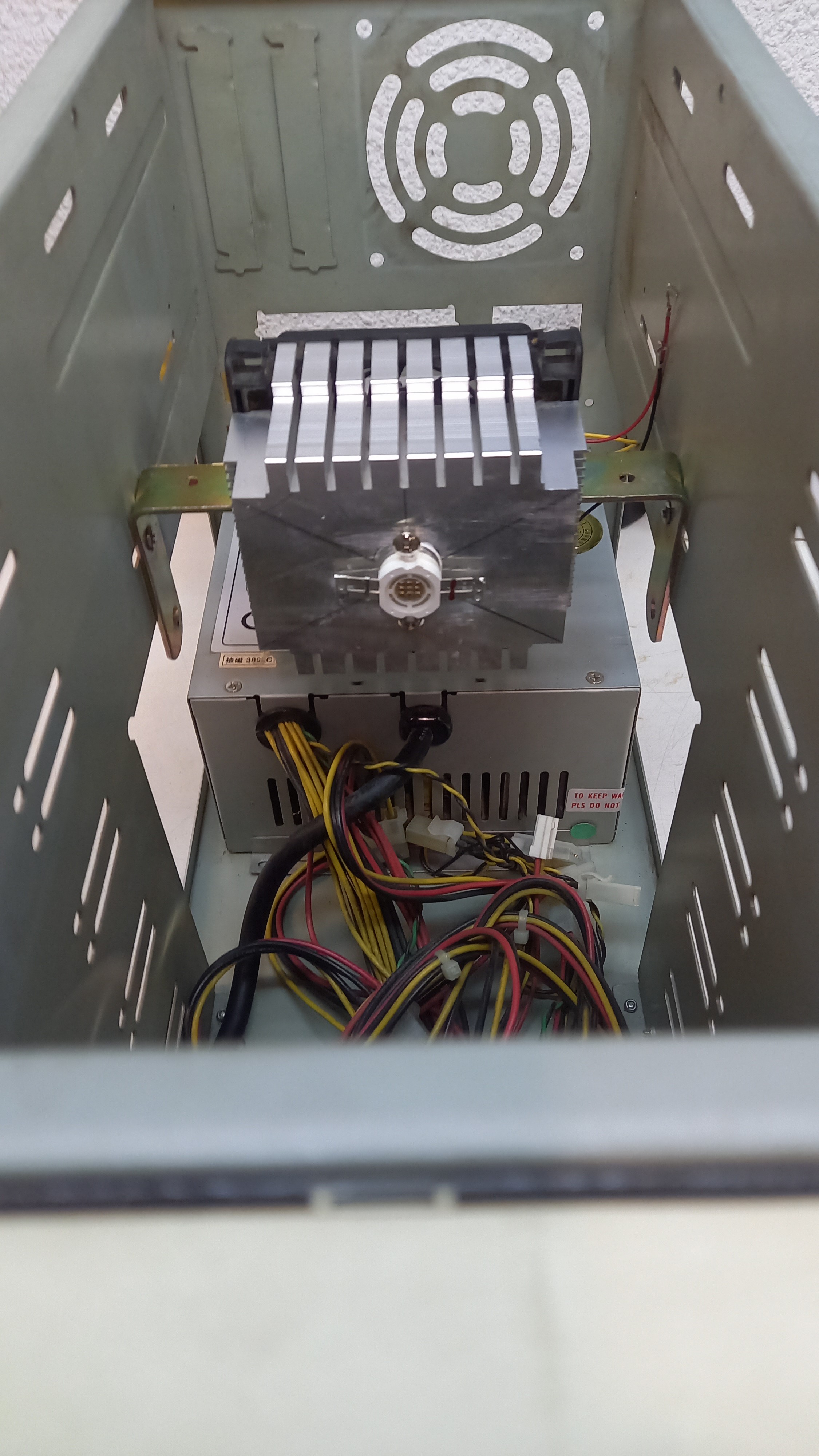

El led esta montado sobre un antiguo disipador de CPU de PC y su ventilador
Resulta posible mover el conjunto manualmente para ajustarlo en focal y también en ángulo de azimut y elevación
Este es el resultado observando la lente por su parte frontal perfectamente alineada. Se ve el led InfraRojo ampliado
El circuito excitador de la baliza es un simple 555 generando una señal cuadrada de 1500Hz que mediante un transistor Mosfet y su correspondiente driver conmuta el led. Eso produce un tono de 1500Hz en el receptor tipo Finningley. Para modular la baliza en CW y Opera he utilizado un PIC que activa y desactiva la salida del 555 hacia el mosfet. Realmente muy simple
Tras probar el funcionamiento a un par de Km y comprobar que la anchura del haz de este led + la lente Fresnel no resulta excesivamente direccional probamos directamente a instalar la baliza en casa de Maxi, EC5V a 31Km

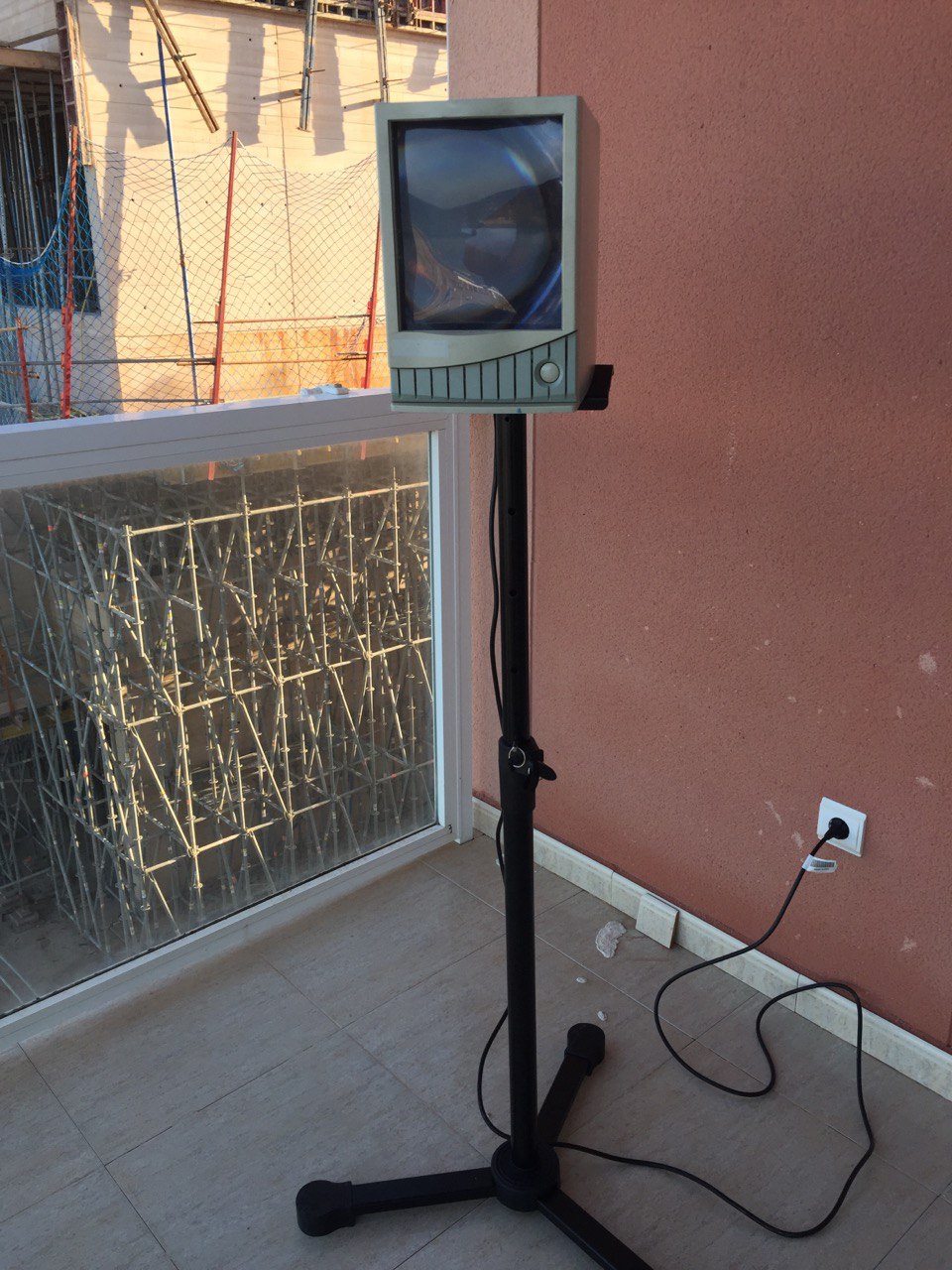

La baliza se instaló sobre un soporte para altavoces y se orientó aproximadamente por referencias visuales
Este path marino tiene el inconveniente de la alta humedad. Las condiciones visuales varían mucho, dependiento totalmente de la humedad ambiente. El verano no es buena época para que haya baja humedad, por lo que no eramos muy optimistas con que se pudiese detectar durante el verano

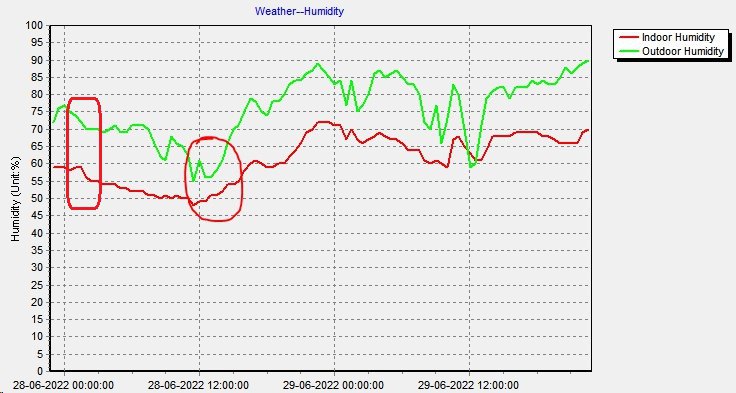

Sin embargo hicimos las pruebas. Y tras un par de noches de alta humedad en las que fue imposible detectar nada, finalmente el 28 de Junio 2022 la humedad exterior empezó a bajar del 70% en mi lado y las luces de Muchavista se podían ver claramente. Así que intenté recibir la baliza
Tras un poco de búsqueda sobre la zona empecé a escuchar el tono de la baliza. El ajuste de apuntamiento era muy delicado y la señal variaba en intensidad. Aunque en audio no era nada evidente, en el waterfall se podía ver perfectamente. La imágen muestra el waterfall del programa HDSDR sobre la entrada de micrófono del PC. Se seleccionó USB y se eliminaron las frecuencias mas bajas que contienen mucho ruido de 50Hz y sus armónicos
El software de Opera también era capaz de decodificar la señal perfectamente
Días mas tarde, el 11 de Julio, volvimos a tener otro episodio de baja humedad y esta vez con Maxi en su QTH pudimos hacer algunos ajustes de apuntamiento en la baliza que mejoraron aún mas las señales
Para el Rx se ha utilizado el transceptor Finningley con un telescopio construido a partir de una única lente de 18cm y un buscador
Este invierno hay que mejorar algunos detalles en la baliza para que se puede automatizar su uso. Y de esta manera poder ajustar mejor los receptores de cara a intentar un QSO en este mismo path de 31Km
73 de Maxi, EC5V y Luis EA5DOM
